Détails sur le produit:
Conditions de paiement et expédition:
|
| Production: | Double pompe à diaphragme pneumatique | Poids: | 45KG |
|---|---|---|---|
| Caractéristique: | Catégorie comestible facile à nettoyer | Dimension particulaire maximum: | 7mm |
| Utilisation: | Nourriture | Pression: | Haute pression |
| Puissance: | Pneumatique | Structure: | Pompe à diaphragme |
| Matériel: | Acier inoxydable | Extrémité mouillée: | Acier inoxydable de fonte/en aluminium |
| Mettre en évidence: | Pompe de l'acier inoxydable AOOD de la CE,Pompe à diaphragme de la sauce tomate AODD,Pompe à diaphragme à haute pression d'Aodd |
||

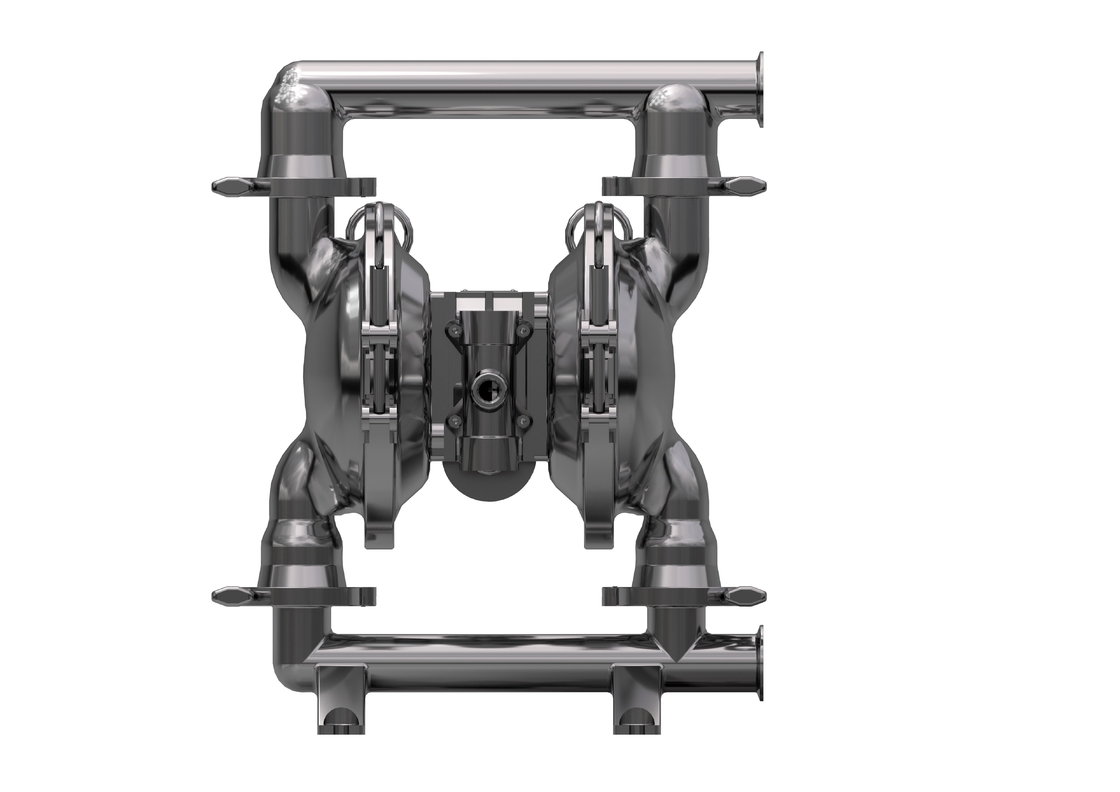

acier inoxydable AODD de pompe à haute pression de 45kg pour la sauce tomate
Introduction submersible de pompe à diaphragme
Pompe à diaphragme d'air (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) qui emploie une combinaison des valves en caoutchouc, thermoplastiques ou diaphragme et appropriées de échange d'action l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) pour pomper un fluide.
Paramètres submersibles de pompe à diaphragme d'Aro
Principaux avantages submersibles de pompe à diaphragme d'Aro
1, en raison de l'utilisation de la puissance de l'air, l'écoulement a automatiquement changé selon la résistance d'exportation. Ce qui convient au fluide de grande viscosité.
2, dans l'environnement inflammable et explosif, la pompe est fiable et le coût bas, ne produira pas l'étincelle et ne surchauffera pas,
3, le volume de pompe est petit, facile à se déplacer, installation d'aucune base et économie nécessaires et commodes. Peut être employé en tant que pompe le transport mobile.
4, où il y a des dangers, traitement corrosif de matériaux, pompe à diaphragme peuvent être séparés complètement avec l'extérieur.
5, la force de cisaillement de pompe est bas, physique effet au milieu est petit, peuvent être employés pour transporter le fluide instable de chimie.
Caractéristique de la pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. Matériel d'acier inoxydable, lien de bride, facile à installer, facile à nettoyer
Application de pompe à diaphragme d'air :
Lait, jus, chocolat,
Sauce à piments, gruau,
Sang de porc, crème glacée
Intestins animaux
FD 64 X X - X X X - X (sélection modèle)
Forme de bouche de tuyau : A-BSP B-NPT (F) C-bride
Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal
Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable
Matériel de pompe : Solides solubles – AL d'acier inoxydable – alliage d'aluminium CI acier au carbone P/K – polypropylène/Kynoar
La température appliquée maximum limite (le matériel de diaphragme/boule/joint)
Acétal ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) ················································40° - 220°F (4.4° - 104°C) Nitriles················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Polypropylène······································32° - 175°F (0-79.4°C)
Démontage des parties dans la section liquide
) d'abord, enlevez la pompe du réseau et du drain de pipe-lines outre des matériaux de la pompe à l'intérieur. endroit de b) la pompe dans un environnement propre de travail. c) d'abord, et puis démantèlent le tuyau de débouché (1) de la pompe sortez la boule (2), la tasse d'O (3) et (47) et le siège de boule (4) de l'extrémité supérieure du chapeau liquide (5) dans l'ordre. Ensuite que, endroit la pompe à l'envers et démanteler l'admission tuyau (11) afin de sortir tasse d'O (3) et (47), siège de boule (4) et boule (2) du chapeau liquide (5). libération de d) les boulons autour des deux chapeaux liquides à démonter le chapeau (5). version d'e) la vis de diaphragme (10) et enlever le diaphragme joint (7), (8) et diaphragme (6) les des deux extrémités. Enlevez la tige de diaphragme (23) et le joint de lèvre-forme l'anneau (25) peut être remplacé. Démontage des pièces pour la soupape à air f) détacher le boulon (39) d'abord, et démanteler ensuite la soupape à air enveloppe (38), cloison d'air (42) et garniture de scellage (40), et (41). g) sortent la tranche de valve (36) et le plat de valve (37) du enveloppe de soupape à air (38). h) démantèlent le circlip (29) et sortent la monture de limite (31) des deux extrémités de l'enveloppe de soupape à air (38), et vous peut remplacer la tasse (30) comme nécessaire. I) vous pouvez vérifier l'emballage de type lèvre (33) après l'élimination la bobine (35) de l'enveloppe de soupape à air (38) avec mains. Démontage des pièces pour Valve pilote j) Détachez 4 boulons (16) d'abord, et puis fixant la culasse démantelez la culasse (14) et (18) sur les deux extrémités et enlevez la tasse d'O (17). k) enlèvent la garniture de scellage (19) de la cannelure du enveloppe de moteur (15). l) éjectent la tige pilote (22) et la tige de déclencheur (45) du moteur l'enveloppe (15) et vous pouvez remplacer l'emballage de type lèvre (20) sur la tige de déclencheur ou la tasse d'O (44) sur la tige pilote. Remontage de la pompe à diaphragme Les étapes de remontage de la pompe sont incompatibles avec ceux du démontage, ainsi vous êtes invité avec bonté à payer attention au suivant dans le procédé de remontage : 1) tous les éléments de scellage, aussi bien que leurs pièces de contact, doit être graissé. 2) vérifient svp soigneusement avant l'utilisation de tout le cachetage éléments s'ils sont endommagés, comme la surface dommages. Si endommagé, remplacez svp les neufs. 3) la direction de lèvre de l'emballage de type lèvre (20) (, 25) et (33) devrait être compatible à la direction montrée dans diagramme. 4) les boulons sur le chapeau liquide devraient alternativement être attachés par des angles opposés pour réaliser un meilleur résultat de scellage. Dépannage 1. Un certain fluide est s'est écoulé l'ouverture d'échappement le long avec la circulation d'air. Examinez le diaphragme pour déceler n'importe quels dommages. Examinez la vis de diaphragme pour déceler le relâchement 2. Il y a des bulles d'air dans le fluide de débouché Examinez la connexion de tube d'aspiration pour assurer le bon scellage. Vérifiez la connexion entre le tube d'aspiration et collecteur d'admission pour le bon scellage. Vérifiez le joint circulaire entre le collecteur d'admission et chapeau liquide Examinez les vis de diaphragme pour déceler le relâchement 3. basse sortie de pompe Vérifiez l'alimentation en air est stable. Examinez l'admission/débouché pour déceler n'importe quel blocage. Connecteurs de contrôle reliant le collecteur d'admission pour l'air étanchéité Vérifiez que la boule n'est pas coincée au siège ou la boule est pas incorrectement assis. 4. de l'air est déchargé de l'ouverture d'échappement quand là n'est aucun mouvement l'échange. Anneau de joint de contrôle (33) sur la valve glissée (35). Anneau de joint de contrôle (20) sur la tige de déclencheur (45). Anneau de joint de contrôle (25) sur la tige de lien de diaphragme
Au sujet de nous
BOGEN en tant que société absorbée dans le transport liquide qui a inventé le premier système dualceramic de soupape à air du monde ! Son fortement évalué par des clients pour son service unique de patentedtechnology et de bonne d'enfants, secteur applicable de haute qualité et large, et excellentstability. Installez en 2011 son usine dans Guangzhou, Chine, après présentation du concept de technologie de pointe et de service de matureand en la Chine. Elle comporte maintenant plus de 100 agents professionnels avec des équipes de service dans plus de 30 villes en Chine. le service satisfait aux besoins diversifiés et différents des clients au thehilt, réduit leur coût de maintenance, et améliore leur efficiency.manages la vente de ses produits techniques aux clients. Partageant la valeur theadvanced de technologie, les résultats validés de technologie, et servicesstrengthen notre association avec nos clients, votre fournisseur de services digne de confiance de technologie liquide tranchante !
FAQ
1. Q : Êtes-vous une usine ou une société commerciale ?
: Nous sommes fabricant à Changhaï.
2. Q : Quels sont vos paiements ?
: T/T, Western Union, L/C etc.
3. Q : Que diriez-vous du paquet ?
: Caisse ou carton standard de contreplaqué d'exportation.
4. Q : De quelle longueur est-elle la garantie ?
: Nous avons la garantie de 1 an, excepté les pièces portables.
