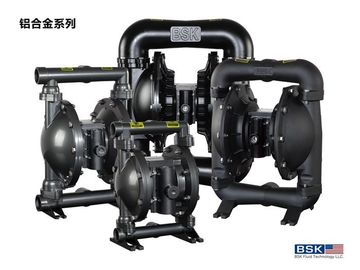

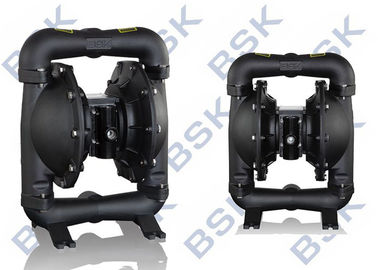

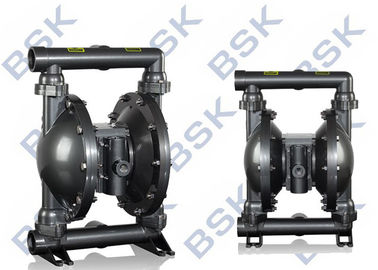

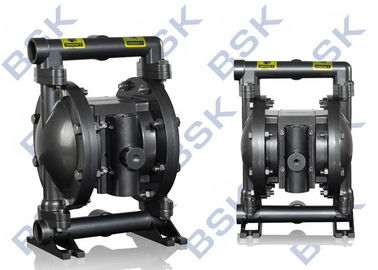

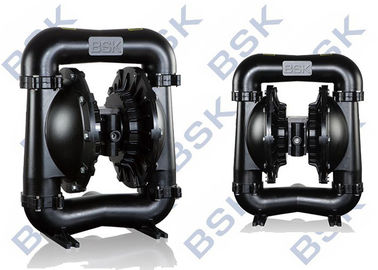

Double pompe à diaphragme pneumatique de membrane fuite de 1 pouce non pour l'industrie pétrochimique

Membrane double/fuite d'alliage d'aluminium de pompe à diaphragme de double non

Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.

Application :

Elle est largement appliquée dans le traitement des eaux usées, industrie chimique, pétrochimique
industrie, peinture, céramique, protection de l'environnement, impression et teinture, etc. de traiter toutes sortes de
fluides avec des particules et de grande viscosité corrosifs, volatils, inflammables, toxiques.

Caractéristiques

Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp

Description générale

La pompe à diaphragme offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe est équipée de moteur d'air modularisé et de section liquide.

La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.

Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sure et cessera de faire un cycle une fois que la ligne maximum pression est atteinte (DIS - dispositif pensing fermé) et reprendra pomper comme nécessaire.

Des 2 5 x X - X X X - X (sélection modèle)

Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride

Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal

Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable

Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium

Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)

Acétal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) téflon··································································································40° - 220°F (4.4° - 104°C) nitriles···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polypropylène····························································································32° - 175°F (0-79.4°C)

1" organigramme
