| Production: | Pompe à diaphragme submersible | Poids: | 22.3kg |
|---|---|---|---|
| Caractéristique: | Bon amorçage d'individu | Dimension particulaire maximum: | 4mm |
| Utilisation: | Nourriture | Pression: | Haute pression |
| Puissance: | Pneumatique | Structure: | Pompe à diaphragme |
| Matériel: | Acier inoxydable | Extrémité mouillée: | Acier inoxydable de fonte/en aluminium |
| Mettre en évidence: | pompe 3A pneumatique pneumatique,Individu amorçant la pompe pneumatique pneumatique,pompe pneumatique submersible de particules de 4mm |
||

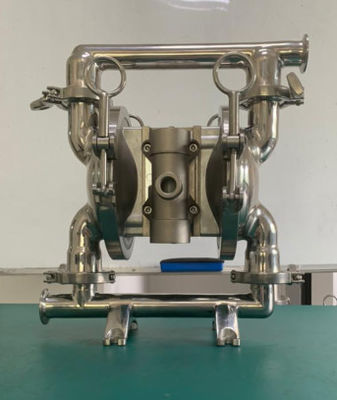

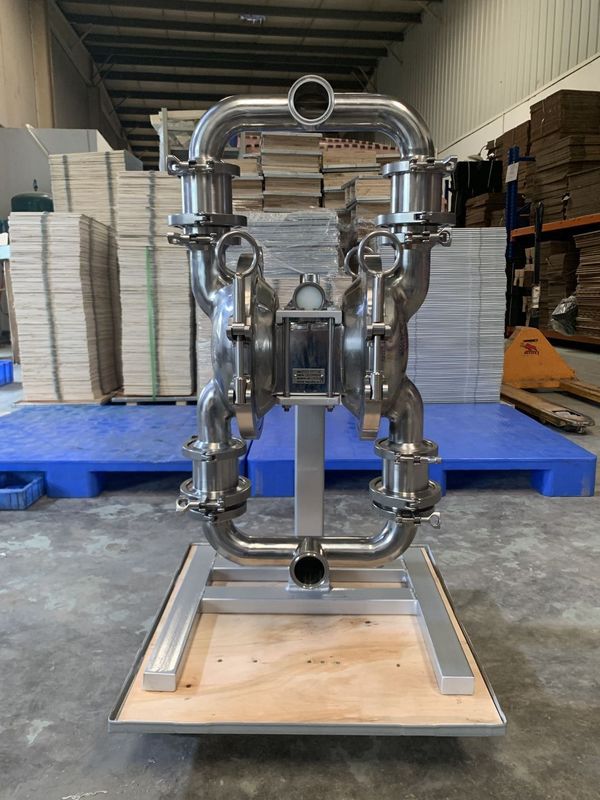

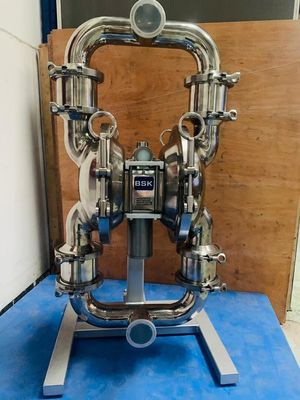

Pompes de membrane submersibles de pompe à diaphragme de l'industrie alimentaire
Caractéristiques conformes de pompe à diaphragme de solutions de FDA
Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
Introduction submersible de pompe à diaphragme
Pompe à diaphragme d'air (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) qui emploie une combinaison des valves en caoutchouc, thermoplastiques ou diaphragme et appropriées de échange d'action l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) pour pomper un fluide.
Paramètres submersibles de pompe à diaphragme d'Aro
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,83 |
| 2 | Débit maximum | L/min | 192 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,83 |
| 5 | Dimension particulaire maximum | millimètre | 3 |
| 6 | Poids | kilogramme | 12,3 |
| 7 | Niveau sonore | DB | <70 |
Principaux avantages submersibles de pompe à diaphragme d'Aro
1, en raison de l'utilisation de la puissance de l'air, l'écoulement a automatiquement changé selon la résistance d'exportation. Ce qui convient au fluide de grande viscosité.
2, dans l'environnement inflammable et explosif, la pompe est fiable et le coût bas, ne produira pas l'étincelle et ne surchauffera pas,
3, le volume de pompe est petit, facile à se déplacer, installation d'aucune base et économie nécessaires et commodes. Peut être employé en tant que pompe le transport mobile.
4, où il y a des dangers, traitement corrosif de matériaux, pompe à diaphragme peuvent être séparés complètement avec l'extérieur.
5, la force de cisaillement de pompe est bas, physique effet au milieu est petit, peuvent être employés pour transporter le fluide instable de chimie.
Application de pompe à diaphragme d'air
Il est largement appliqué dans le traitement des eaux usées, industrie chimique, pétrochimique
industrie, peinture, céramique, protection de l'environnement, imprimant et teignant, etc. pour traiter toutes sortes de
fluides avec des particules et de grande viscosité corrosifs, volatils, inflammables, toxiques.
DES 50 X X - X X X - X (sélection modèle)
Forme de bouche de tuyau : A-BSP B-NPT (F) C-bride
Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal
Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable
Matériel de pompe : Solides solubles – AL d'acier inoxydable – alliage d'aluminium CI acier au carbone P/K – polypropylène/Kynoar
La température appliquée maximum limite (le matériel de diaphragme/boule/joint)
Acétal ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) ················································40° - 220°F (4.4° - 104°C) Nitriles················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Polypropylène······································32° - 175°F (0-79.4°C)

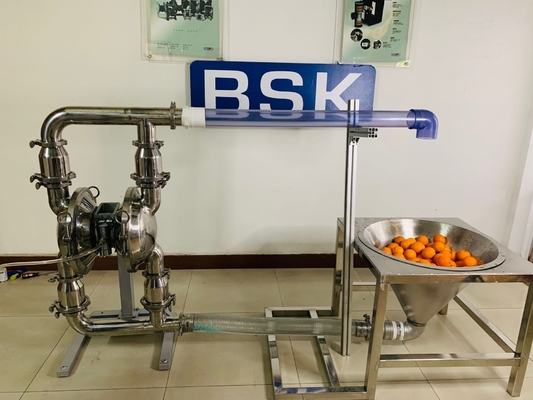

Conformez-vous aux normes d'hygiène alimentaire
Lait, jus, chocolat
Projets d'ingénierie :
Démontage des parties dans la section liquide
) d'abord, enlevez la pompe du réseau et du drain de pipe-lines outre des matériaux de la pompe à l'intérieur. endroit de b) la pompe dans un environnement propre de travail. c) d'abord, et puis démantèlent le tuyau de débouché (1) de la pompe sortez la boule (2), la tasse d'O (3) et (47) et le siège de boule (4) de l'extrémité supérieure du chapeau liquide (5) dans l'ordre. Ensuite que, endroit la pompe à l'envers et démanteler l'admission tuyau (11) afin de sortir tasse d'O (3) et (47), siège de boule (4) et boule (2) du chapeau liquide (5). libération de d) les boulons autour des deux chapeaux liquides à démonter le chapeau (5). version d'e) la vis de diaphragme (10) et enlever le diaphragme joint (7), (8) et diaphragme (6) les des deux extrémités. Enlevez la tige de diaphragme (23) et le joint de lèvre-forme l'anneau (25) peut être remplacé. Démontage des pièces pour la soupape à air f) détacher le boulon (39) d'abord, et démanteler ensuite la soupape à air enveloppe (38), cloison d'air (42) et garniture de scellage (40), et (41). g) sortent la tranche de valve (36) et le plat de valve (37) du enveloppe de soupape à air (38). h) démantèlent le circlip (29) et sortent la monture de limite (31) des deux extrémités de l'enveloppe de soupape à air (38), et vous peut remplacer la tasse (30) comme nécessaire. I) vous pouvez vérifier l'emballage de type lèvre (33) après l'élimination la bobine (35) de l'enveloppe de soupape à air (38) avec mains. Démontage des pièces pour Valve pilote j) Détachez 4 boulons (16) d'abord, et puis fixant la culasse démantelez la culasse (14) et (18) sur les deux extrémités et enlevez la tasse d'O (17). k) enlèvent la garniture de scellage (19) de la cannelure du enveloppe de moteur (15). l) éjectent la tige pilote (22) et la tige de déclencheur (45) du moteur l'enveloppe (15) et vous pouvez remplacer l'emballage de type lèvre (20) sur la tige de déclencheur ou la tasse d'O (44) sur la tige pilote. Remontage de la pompe à diaphragme Les étapes de remontage de la pompe sont incompatibles avec ceux du démontage, ainsi vous êtes invité avec bonté à payer attention au suivant dans le procédé de remontage : 1) tous les éléments de scellage, aussi bien que leurs pièces de contact, doit être graissé. 2) vérifient svp soigneusement avant l'utilisation de tout le cachetage éléments s'ils sont endommagés, comme la surface dommages. Si endommagé, remplacez svp les neufs. 3) la direction de lèvre de l'emballage de type lèvre (20) (, 25) et (33) devrait être compatible à la direction montrée dans diagramme. 4) les boulons sur le chapeau liquide devraient alternativement être attachés par des angles opposés pour réaliser un meilleur résultat de scellage. Dépannage 1. Un certain fluide est s'est écoulé l'ouverture d'échappement le long avec la circulation d'air. Examinez le diaphragme pour déceler n'importe quels dommages. Examinez la vis de diaphragme pour déceler le relâchement 2. Il y a des bulles d'air dans le fluide de débouché Examinez la connexion de tube d'aspiration pour assurer le bon scellage. Vérifiez la connexion entre le tube d'aspiration et collecteur d'admission pour le bon scellage. Vérifiez le joint circulaire entre le collecteur d'admission et chapeau liquide Examinez les vis de diaphragme pour déceler le relâchement 3. basse sortie de pompe Vérifiez l'alimentation en air est stable. Examinez l'admission/débouché pour déceler n'importe quel blocage. Connecteurs de contrôle reliant le collecteur d'admission pour l'air étanchéité Vérifiez que la boule n'est pas coincée au siège ou la boule est pas incorrectement assis. 4. de l'air est déchargé de l'ouverture d'échappement quand là n'est aucun mouvement l'échange. Anneau de joint de contrôle (33) sur la valve glissée (35). Anneau de joint de contrôle (20) sur la tige de déclencheur (45). Anneau de joint de contrôle (25) sur la tige de lien de diaphragme
