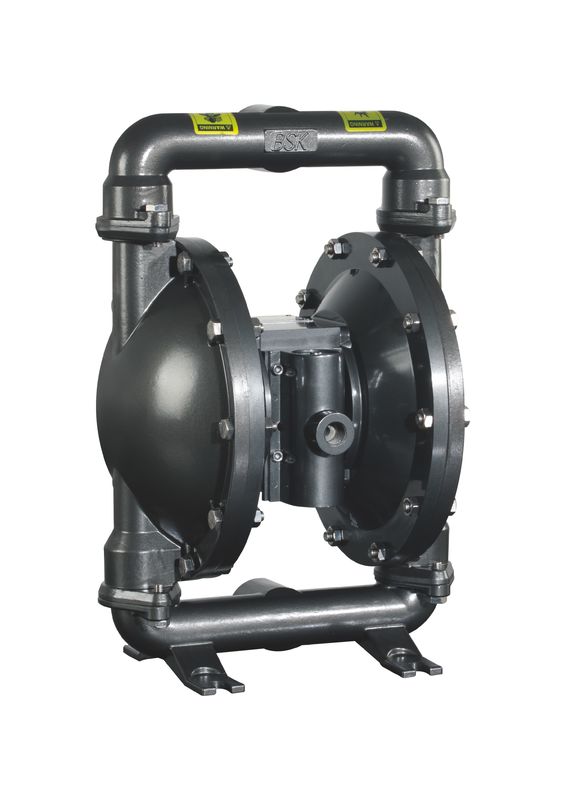

Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.

Description de produit :

Caractéristiques

Pompe à diaphragme d'air
1. Non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp

Caractéristiques du produit

2" diagramme de décharge

Fonctionnement et entretien d'installation :

LU, COMPRENEZ, ET SUIVEZ CETTE INFORMATION POUR ÉVITER LA BLESSURE ET LES DÉGATS MATÉRIELS

Ne dépassez pas la pression atmosphérique maximum d'admission comme indiqué du plat modèle de pompe.

•  L'entrée d'air de la pompe est reliée à l'alimentation en air qui a la capacité suffisante et dont la pression répond aux exigences de conception.
•  L'air comprimé propre conduit à l'extension de la durée de vie de la pompe.
•  Si la ligne d'alimentation en air est un tuyau dur, le tuyau court reliant la pompe et le tuyau peut réduire la vibration et le vrillage. (On lui recommande de réduire l'impulsion dans le fluide avec une utilisation un réservoir de montée subite ou des tampons de fluide.)
•  Le tuyau d'entrée d'air et le filtre de régulation de pression doivent être dus soutenu à leur poids. Si le tuyau n'est pas soutenu, il peut endommager la pompe.
•  Le tuyau d'entrée d'air de la pompe doit être installé avec la valve de régulation de pression pour s'assurer que la pression d'alimentation en air ne dépasse pas la gamme spécifique.

La pression de limite spécifique dans le manuel ne peut pas être employée dans le fonctionnement de la pompe, autrement le dommage corporel, les dommages de pompe ou la perte de propriété proviendront de la pression atmosphérique excessive.

•  Soyez sûr que les tuyaux matériels et d'autres composants peuvent à avec - les pressions du liquide de support développées par cette pompe. Examinez tous les tuyaux pour déceler les dommages ou l'usage. Soyez certain que le dispositif de distribution est propre et dans la condition de travail appropriée.

ÉTINCELLE STATIQUE. Peut causer l'explosion ayant pour résultat la blessure ou la mort grave. A rectifié la pompe et le système de pompage.

•  Les étincelles peuvent mettre à feu le matériel inflammable et les vapeurs.
•  Fixez la pompe, les connexions et tous les points de contact pour éviter la vibration et la génération du contact ou de l'étincelle statique.
•  Employez la ventilation appropriée.
•  Gardez les inflammables à partir de la chaleur, des flammes nues et des étincelles.
•  Maintenez les conteneurs fermés si non utilisable.

Les décharges de la pompe peuvent contenir les impuretés, qui peuvent causer la blessure sérieuse. Les décharges peuvent être vidangées loin par le tuyau du chantier et autour de l'opérateur.

Même si le diaphragme se rompt, il peut également décharger le matériel de force du silencieux d'échappement.

• Quand les matériaux dangereux ou inflammables sont pompés, les décharges peuvent être enlevées sur le site éloigné sûr par la canalisation.
• Entre la pompe et le silencieux est employé l'interface de 3/8" dans le trou de minimum.

PRESSION DANGEREUSE. Peut avoir comme conséquence la blessure ou les dégats matériels sérieux. N'entretenez pas ou ne nettoyez pas la pompe, les tuyaux ou la valve de distribution tandis que le système est pressurisé. Déconnectez la ligne d'alimentation en air et soulagez la pression du système - tem en ouvrant la valve ou le dispositif de distribution et/ou soigneusement et lentement en détachant et en enlevant le tuyau ou la tuyauterie de débouché de la pompe.

MATÉRIAUX DANGEREUX. Peut causer sérieux dedans - le jury ou les dégats matériels. N'essayez pas de renvoyer une pompe à l'usine ou au centre de service qui contient le matériel dangereux. Les pratiques de manipulation sûres doivent être conformes aux droits nationaux locaux et et aux conditions de code de sécurité.

• Obtenez les fiches techniques matérielles de sécurité sur tous les matériaux du fournisseur pour des instructions de manipulation appropriées.

Risque d'explosion : Quelques modèles, ainsi que quelques pièces que le fluide entre en contact avec, sont faits d'aluminium, ainsi ils ne peuvent pas être mis dans l'utilisation avec du trichloroéthane, le chlorure de méthylène ou d'autres dissolvants d'hydrocarbure halogénés, autrement ils peuvent réagir et causer une explosion.

• Avant l'utilisation avec ce type de dissolvant, c'est une nécessité pour inspecter les chapeaux liquides, tubulures et toutes les pièces liquides de contact de la pompe circulent en voiture afin d'assurer la compatibilité.
• La pompe devrait être placée près du produit aussi loin que possible pour raccourcir le tube d'aspiration et pour réduire le nombre de pièces dans la plus large mesure possible.
• Pour prolonger la durée de vie du diaphragme, nous devons placer la pompe près du fluide pompé autant que possible. Quand la pression d'admission dépasse 10 pieds (3 mètres) de la colonne liquide, il est nécessaire d'installer un ensemble de dispositifs de décompression et de règlement pour prolonger la durée de vie du diaphragme.
• Nous devons assurer le cachetage de chaque adaptateur pour les tuyaux d'admission et de débouché.
•   Toutes les attaches doivent être serrées de nouveau avant l'utilisation du produit d'éviter le relâchement qui peut provenir du fluage des composants de joint et effectivement empêcher la fuite du fluide ou de l'air.

Vérifiez la compatibilité chimique des pièces mouillées par pompe et la substance étant pompées, rincée ou Re - distribué. La compatibilité chimique peut changer avec la tempera - ture et concentration des produits chimiques dans les substances étant pompées, rincées ou distribuées. Pour la compatibilité liquide spécifique, consultez le fabricant chimique.

Des températures maximales sont basées sur le mechani - effort de calorie seulement. Certains produits chimiques réduiront de manière significative la température de fonctionnement sûre maximum. Consultez le fabricant chimique pour la compatibilité et la température chimiques lim - son.

Assurez-vous que tous les opérateurs de cet équipement ont été spécifiquement formés, saisi le fonctionnement sûr pratique et avez compris les limitations de l'équipement. Ils savent porter le PPE si nécessaires.

N'utilisez pas la pompe pour l'appui structurel du système sifflant. Soyez certain que les parties du système sont correctement soutenues pour empêcher l'effort sur la pièce de pompe

•   Les connexions d'aspiration et de décharge devraient être connec flexible - tions (tels que le tuyau), sifflée non rigide, et devraient être compatibles avec la substance étant pompée.

C'est une nécessité pour empêcher des dommages inutiles à la pompe. S'il doit se trouver ralenti pendant longtemps, nettoyez-svp le complètement après chaque utilisation.

•  Le produit laissé dans la pompe deviendra sec ou collant sur la pompe, qui provoquera les problèmes de diaphragme et de valve avant le prochain début. À la température de congélation, c'est nécessité pour vider l'après utilisation de pompe complètement en toutes circonstances.
•  C'est une façon efficace en réduisant le temps d'arrêt des utilisateurs pour obtenir l'assemblée appropriée disponible à tout moment. La demande des pièces de rechange authentiques de BSK favorisera la prolongation de la durée de vie du produit et le jeu de la représentation.

Description générale

La pompe à diaphragme de BSK offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe de BSK est équipée de moteur d'air modularisé et de section liquide.

La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.

Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sure et cessera de faire un cycle une fois que la ligne maximum pression est atteinte (DIS - dispositif pensing fermé) et reprendra pomper comme nécessaire.

Conditions pour l'air et la lubrification

PRESSION ATMOSPHÉRIQUE EXCESSIVE. Peut causer des dommages de pompe, le dommage corporel ou des dégats matériels.

• Un filtre capable de filtrer des particules de plus grands que 50 microns devrait être utilisé sur l'alimentation en air. Il n'y a aucune lubrification exigée autre que le lubrifiant d'anneau de « O » qui est appliqué pendant l'assemblée ou la réparation.
• Si l'air lubrifié est présent, assurez-vous qu'il est compatible avec les anneaux et des joints de « O » dans la section de moteur d'air de la pompe.

CONSIGNES D'UTILISATION

• Rincez toujours la pompe avec du dissolvant compatible avec le matériel étant pompé si le matériel étant pompé est sujet au « établissement » si non utilisable pendant une période.
• Démontez l'alimentation en air de la pompe si elle est d'être inactive pendant quelques heures.
• Le volume matériel de débouché est régi non seulement par l'alimentation en air mais également par l'approvisionnement matériel disponible à l'admission. La tuyauterie d'approvisionnement matériel ne devrait pas être trop petite ou restrictive. Soyez sûr de ne pas utiliser le tuyau qui pourrait s'effondrer.
• Quand la pompe à diaphragme est utilisée dans un obligatoire - alimentez la situation (d'admission inondée), il est recommandé que « un clapet anti-retour » soit installé à l'entrée d'air.
• Fixez les jambes de pompe à diaphragme à une surface appropriée pour s'assurer contre des dommages par vibration.

Entretien

• Veuillez se référer au schéma composant dans les schémas d'ensemble pour rechercher les numéros de série et les noms des pièces et pour saisir l'information des pièces et du pack de services d'entretien.
• Des pièces d'un certain BSK sont marquées comme le « port partie », qui peuvent conduire à la réduction rapide de service et de temps d'arrêt.
• Des kits de service sont divisés pour entretenir deux fonctions distinctes de pompe à diaphragme : 1. SECTION D'AIR, SECTION DE 2. FLUIDES. Sec LIQUIDE - TION est divisé plus loin pour assortir des OPTIONS de MATÉRIEL typiques de partie.
• Fournissez une surface de travail propre pour protéger les pièces mobiles internes sensibles contre la contamination à partir de la saleté et des corps étrangers pendant le démontage et le remontage de service.
• Gardez les bons disques de l'activité de service et incluez la pompe preven dedans - le programme d'entretien tive.
• Avant le démontage, videz le matériel capturé chez l'homme de débouché - ifold en tournant la pompe à l'envers au matériel de drain de la pompe.

DÉMONTAGE LIQUIDE DE SECTION

• Enlevez la tubulure supérieure et inférieure (1) et (11).
• Enlevez la boule (2), l'anneau de « O » (3) (47) et le siège de boule (4).
• Enlevez le chapeau liquide (5).

    NOTE : Seulement les modèles de diaphragme emploient un diaphragme primaire (6A) et un diaphragme de support (6). Référez-vous à la vue iliary aux. dans l'illustration liquide de section.

• Enlevez la vis (10), le joint (9), le diaphragme (6A, 6) et le joint de diaphragme (7, 8).
  NOTE : Ne rayez pas ou ne troublez pas la surface de la tige de diaphragme (de 23).

REMONTAGE LIQUIDE DE SECTION

• Rassemblez dans l'ordre inverse.
• Nettoyez et inspectez toutes les pièces. Remplacez les pièces usées ou endommagées par de nouvelles pièces au besoin.
• Lubrifiez la tige de diaphragme (de 23) et 25) Anneau de « Y » avec la graisse.
• Fixez la tige de diaphragme (23) avec l'outil auxiliaire d'installation.
• Avant l'attache finale des boulons et des écrous, déterminez svp si le diaphragme (6A, 6) est aligné avec le chapeau liquide (5) correctement pour éviter le vrillage du diaphragme.
• Pour les modèles utilisant le diaphragme de téflon : trois diaphragmes en caoutchouc (6) du côté, par lesquels sont identifiés AÈRE LE CÔTÉ « chambre à air » sont montés face au corps de la pompe.
• Mettez en marche la pompe, vérifiez l'attache et le cachetage après qu'il fonctionne pendant une période.
