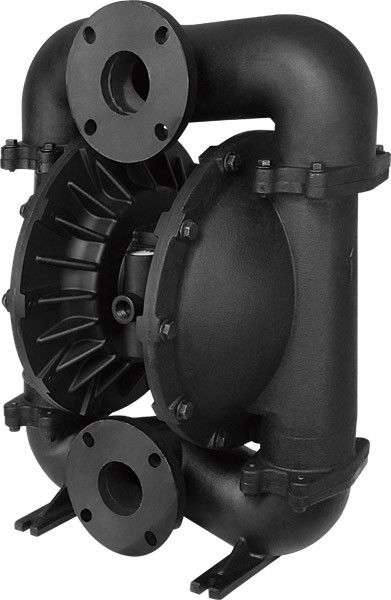

Pompe à diaphragme chimique industrielle, pompe à diaphragme durable d'huile usagée

Pompe à diaphragme chimique industrielle, pompe à diaphragme durable d'huile usagée

Introduction chimique de pompe à diaphragme

Cette série de pompe à diaphragme chimique est faite de plastiques de haute qualité ou polypropylène renforcé comme le corps de la pompe, avec de bonnes propriétés physiques, avec F46 comme diaphragme, tetrafluoro comme boule, siège de boule, appropriés à l'acide, à l'alcali et aux divers dissolvants organiques. Le liquide corrosif, de grande viscosité, de grande viscosité, volatil, inflammable, explosif, liquide fortement toxique, lustre en céramique, pulpe de fruit, colle, récupération d'huile du fond de pétrolier, réservoir provisoire et ainsi de suite peut être épuisé et épuisé, pour résoudre particulièrement le problème du fonctionnement, le risque, la chute, la fuite et ne pas permettre la rotation vide de la pompe de palette, qui est la plus populaire dans le pays actuellement. Un nouveau type de pompe, qui emploie l'air comprimé comme source d'énergie, pour distribuer l'air par le mouvement de échange de la valve, commandes le diaphragme pour serrer le milieu de transport par la pompe de volume, qui a les avantages de transporter des machines telles que la pompe d'impureté, pompe auto-amorçante, pompe de boue, protégeant la pompe, pompe submersible et ainsi de suite

Principe de fonctionnement

Dans la chambre symétrique de la pompe deux équipée d'un diaphragme, qui est relié par une tige centrale de couplet. L'air comprimé entre de la valve d'orifice d'admission de pompe, et entre dans une cavité, pousse le mouvement de diaphragme, et des gaz émis d'une autre cavité. Une fois à la destination, les composants de distribution de gaz veulent automatiquement l'air comprimé dans une autre chambre, poussent le diaphragme à la direction opposée, font ainsi au diaphragme deux la synchronisation continue à échanger le mouvement.

L'air comprimé entre dans la valve, font le diaphragme au bon mouvement, et l'aspiration de chambre font le milieu entrer dans, pousser la boule dans la salle, le robinet à tournant sphérique a arrêté en raison de l'inhalation, médias déchargés par l'extrusion, et a ouvert le robinet à tournant sphérique et ferme en même temps le robinet à tournant sphérique, empêchent de retour l'écoulement, ainsi faire incessant moyen à partir de l'entrée inhalée, sortez l'écoulement.

Caractéristiques

Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp

Des 2 5 x X - X X X - X (sélection modèle)

Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride

Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal

Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable

Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium

Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)

Acétal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) téflon··································································································40° - 220°F (4.4° - 104°C) nitriles···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polypropylène····························································································32° - 175°F (0-79.4°C)
