Détails sur le produit:
Conditions de paiement et expédition:
|
| Production: | Double pompe à diaphragme pneumatique | D'entité: | Non fuite |
|---|---|---|---|
| Application: | Industrie chimique | Débit maximum: | 192l/min |
| Application: | Universal | Matériau: | fonte |
| Mettre en évidence: | pompe à diaphragme jumelle,double pompe à diaphragme temporaire |
||

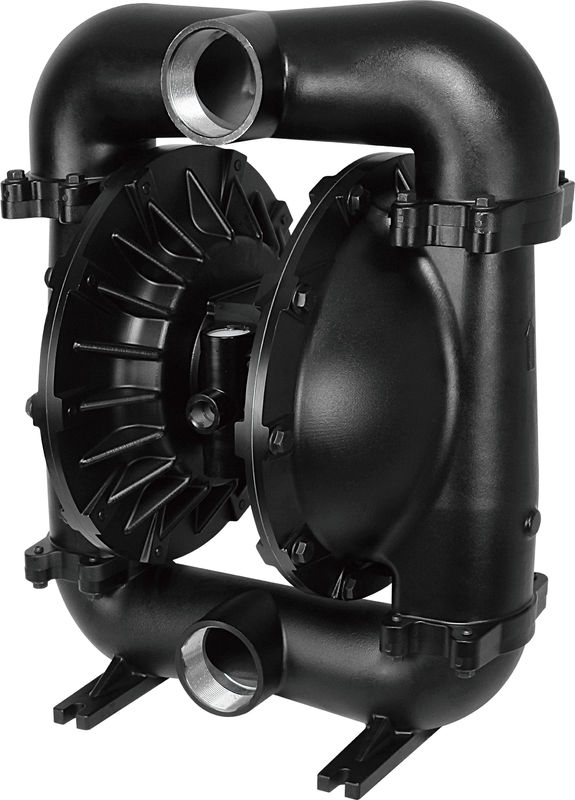

Pompe à diaphragme d'acier de bâti de basse pression anticorrosion
Double introduction pneumatique de pompe à diaphragme
Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.
La pompe à diaphragme offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe est équipée de moteur d'air modularisé et de section liquide.
La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.
Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sure et cessera de faire un cycle une fois que la ligne maximum pression est atteinte (DIS - dispositif pensing fermé) et reprendra pomper comme nécessaire.
Doubles paramètres pneumatiques de pompe à diaphragme
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,83 |
| 2 | Débit maximum | L/min | 192 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,83 |
| 5 | Dimension particulaire maximum | millimètre | 3 |
| 6 | Poids | kilogramme | 12,3 |
| 7 | Niveau sonore | DB | <70 |
Doubles caractéristiques pneumatiques de pompe à diaphragme
Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp
Des 2 5 x X - X X X - X (sélection modèle)
Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride
Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal
Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable
Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium
Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)
Acétal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) téflon·················································40° - 220°F (4.4° - 104°C) nitriles··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) polypropylène···········································32° - 175°F (0-79.4°C)
1" organigramme
Conditions pour l'air et la lubrification
PRESSION ATMOSPHÉRIQUE EXCESSIVE. Peut causer des dommages de pompe, le dommage corporel ou des dégats matériels.
CONSIGNES D'UTILISATION
Entretien
