Détails sur le produit:
Conditions de paiement et expédition:
|
| Garantie: | Un an | Nom du produit: | pompe à diaphragme d'air comprimé |
|---|---|---|---|
| Niveau sonore: | <70db> | Application: | Impression et teinture |
| Mettre en évidence: | pompes chimiques pneumatiques,pompe à diaphragme d'huile usagée |
||

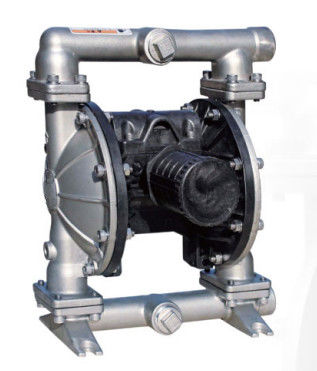

Membrane chimique en plastique pneumatique de pompe à diaphragme avec 135L/Min
Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,83 |
| 2 | Débit maximum | L/min | 192 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,83 |
| 5 | Dimension particulaire maximum | millimètre | 3 |
| 6 | Poids | kilogramme | 12,3 |
| 7 | Niveau sonore | DB | <70 |
Application :
Elle est largement appliquée dans le traitement des eaux usées, industrie chimique, pétrochimique
industrie, peinture, céramique, protection de l'environnement, impression et teinture, etc. de traiter toutes sortes de
fluides avec des particules et de grande viscosité corrosifs, volatils, inflammables, toxiques.
Principe de fonctionnement
Dans la chambre symétrique de la pompe deux équipée d'un diaphragme, qui est relié par une tige centrale de couplet. L'air comprimé entre de la valve d'orifice d'admission de pompe, et entre dans une cavité, pousse le mouvement de diaphragme, et des gaz émis d'une autre cavité. Une fois à la destination, les composants de distribution de gaz veulent automatiquement l'air comprimé dans une autre chambre, poussent le diaphragme à la direction opposée, font ainsi au diaphragme deux la synchronisation continue à échanger le mouvement.
L'air comprimé entre dans la valve, font le diaphragme au bon mouvement, et l'aspiration de chambre font le milieu entrer dans, pousser la boule dans la salle, le robinet à tournant sphérique a arrêté en raison de l'inhalation, médias déchargés par l'extrusion, et a ouvert le robinet à tournant sphérique et ferme en même temps le robinet à tournant sphérique, empêchent de retour l'écoulement, ainsi faire incessant moyen à partir de l'entrée inhalée, sortez l'écoulement.
Caractéristiques
Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp
Des 2 5 x X - X X X - X (sélection modèle)
Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride
Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal
Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable
Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium
Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)
Acétal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) téflon·················································40° - 220°F (4.4° - 104°C) nitriles··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) polypropylène··········································32° - 175°F (0-79.4°C)
