Détails sur le produit:
Conditions de paiement et expédition:
|
| nom: | Pompe de membrane | Application: | divers acide fort |
|---|---|---|---|
| gurentee: | Un an | Niveau sonore: | <70dB |
| Mettre en évidence: | pompe à diaphragme acide,pompe à diaphragme portative bi-directionnelle |
||

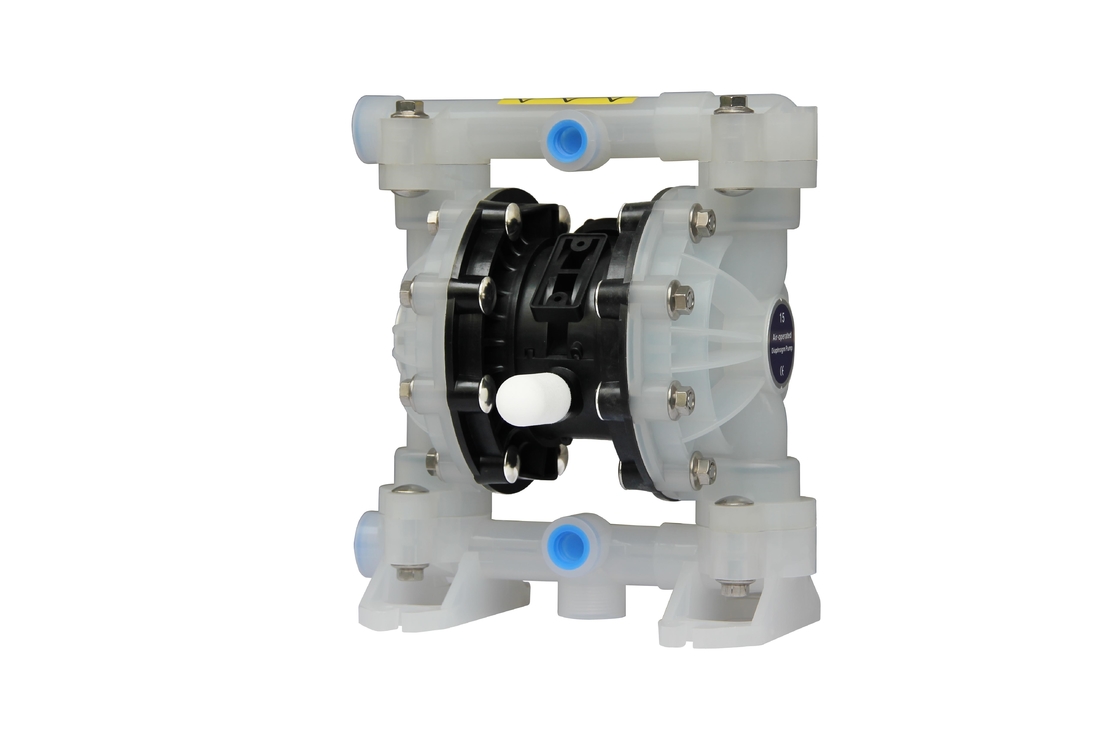

Double submersible pneumatique temporaire de pompe à diaphragme de polypropylène
Pompe à diaphragme d'air
(sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) qui emploie une combinaison des valves en caoutchouc, thermoplastiques ou diaphragme et appropriées de échange d'action l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) pour pomper un fluide.
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,69 |
| 2 | Débit maximum | 1/Min | 46 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,69 |
| 5 | Dimension particulaire maximum | millimètre | 2,5 |
| 6 | Poids | kilogramme | 2,8 |
| 7 | Niveau sonore | DB | <70 |
Pompe à diaphragme d'air
1. Non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier moulé, Alu, solides solubles, pp
Application
La pompe peut sucer le divers acide fort, l'alcali et le liquide corrosif etc.
Description générale
La pompe à diaphragme offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe est équipée de moteur d'air modularisé et de section liquide.
La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.
Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sûrs et cessera de faire un cycle la ligne une fois maximum pression est atteint (DIS - dispositif pensing fermé) et reprendra pomper car nécessaire.
DÉMONTAGE LIQUIDE DE SECTION
Enlevez la tubulure supérieure et inférieure (1) et (11).
Enlevez la boule (2), l'anneau de « O » (3) (47) et le siège de boule (4).
Enlevez le chapeau liquide (5).
NOTE : Seulement les modèles de diaphragme emploient un diaphragme primaire (6A) et un diaphragme de secours (6). Référez-vous à l'iliary aux. vue dans l'illustration liquide de section.
Enlevez la vis (10), le joint (9), le diaphragme (6A, 6) et le joint de diaphragme (7, 8).
NOTE : Ne rayez pas ou ne troublez pas la surface de la tige de diaphragme (de 23).
REMONTAGE LIQUIDE DE SECTION
Rassemblez dans l'ordre inverse.
Nettoyez et inspectez toutes les pièces. Remplacez les pièces usées ou endommagées par de nouvelles pièces au besoin.
Lubrifiez la tige de diaphragme (de 23) et 25) Anneau de « Y » avec la graisse.
Fixez la tige de diaphragme (23) avec l'outil auxiliaire d'installation.
Avant l'attache finale des boulons et des écrous, déterminez svp si le diaphragme (6A, 6) est aligné avec le chapeau liquide (5) correctement pour éviter le vrillage du diaphragme.
Pour les modèles utilisant le diaphragme : trois diaphragmes en caoutchouc (6) du côté, par lesquels sont identifiés AÈRE la « chambre à air » LATÉRALE sont montés face au corps de la pompe.
Mettez en marche la pompe, vérifiez l'attache et le scellage après qu'il fonctionne pendant une période.
