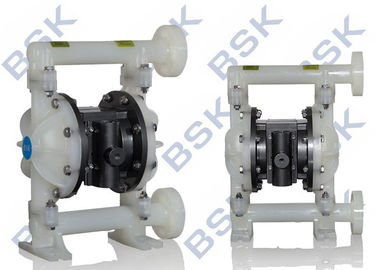

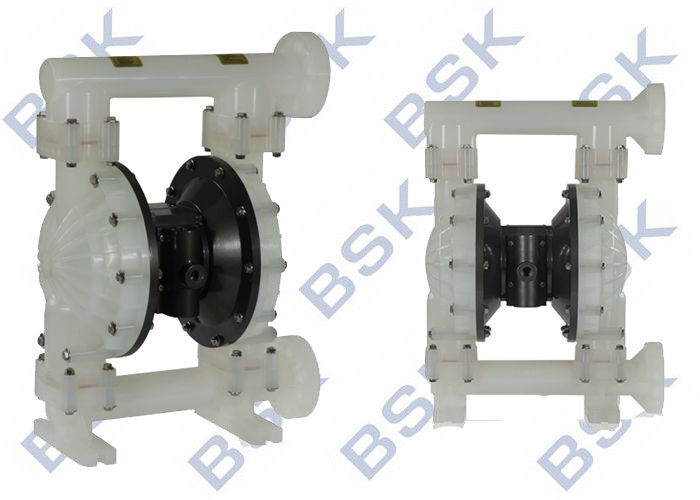

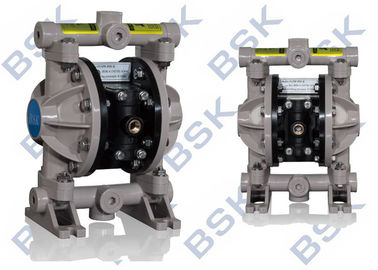

Vibration temporaire pneumatique industrielle de pompe à diaphragme de pompe à diaphragme double basse

Double vibration pneumatique temporaire industrielle de pompe à diaphragme basse

Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.

Caractéristiques

Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp

Principe de fonctionnement

Dans la chambre fonctionnante symétrique chacune de la pompe deux équipée d'un diaphragme, le lien central sera intégré dans un. Air comprimé de l'orifice d'admission de pompe dans la valve, par le corps de valve pour présenter l'air comprimé dans un de la chambre pour favoriser le mouvement de la chambre de diaphragme, tandis que les autres émissions de gaz de chambre. Une fois l'extrémité de la course est atteinte, le mécanisme de distribution de gaz présente automatiquement l'air comprimé dans l'autre chambre fonctionnante pour pousser le diaphragme dans la direction opposée de sorte que les deux diaphragmes se déplacent dans les deux sens à l'unisson.

Domaine d'application :
Industrie chimique ; Industrie de revêtement ; Industrie de la peinture ; Industrie de colorant ; Industrie chimique de colorant et de textile ; L'industrie alimentaire ; Industrie de traitement de l'eau ; Industrie pétrolière ; Industrie de protection de l'environnement ; Industrie pharmaceutique

Des 2 5 x X - X X X - X (sélection modèle)

Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride

Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal

Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable

Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium

Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)

Acétal ···········································40° - 150°F (4,4 - 65.5°C)

Santoprene·····································- 40° - 225°F (- 40° - 107.2°C) téflon·············································40° - 220°F (4.4° - 104°C) nitriles··············································10° - 180°F (- 12° - 82°C) Viton················································- 40° - 350°F (- 40°-176.6°C) Hytrel················································- 20°-150°F (- 12° - 93°C) Kynar················································10°-200°F (- 28.9° - 65.5°C) polypropylène·····································32° - 175°F (0-79.4°C)

1" organigramme
