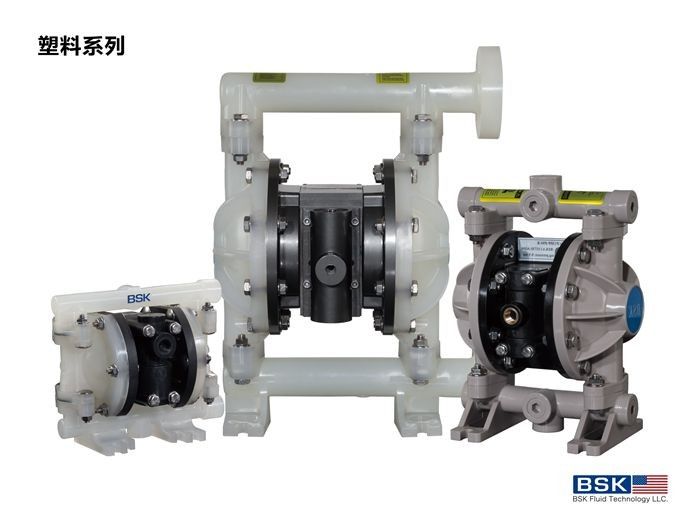

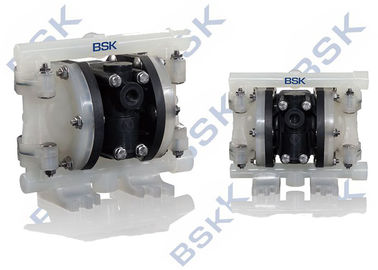

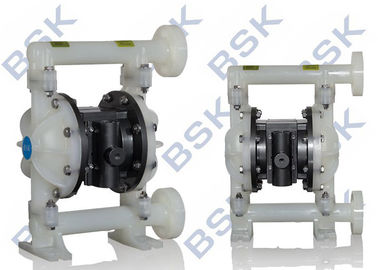

Pompe à diaphragme de double d'Aro de téflon mécanique avec le submersible
Principe de fonctionnement
Dans la chambre symétrique de la pompe deux équipée d'un diaphragme, qui est relié par une tige centrale de couplet. L'air comprimé entre de la valve d'orifice d'admission de pompe, et entre dans une cavité, pousse le mouvement de diaphragme, et des gaz émis d'une autre cavité. Une fois à la destination, les composants de distribution de gaz veulent automatiquement l'air comprimé dans une autre chambre, poussent le diaphragme à la direction opposée, font ainsi au diaphragme deux la synchronisation continue à échanger le mouvement.
L'air comprimé entre dans la valve, font le diaphragme au bon mouvement, et l'aspiration de chambre font le milieu entrer dans, pousser la boule dans la salle, le robinet à tournant sphérique a arrêté en raison de l'inhalation, médias déchargés par l'extrusion, et a ouvert le robinet à tournant sphérique et ferme en même temps le robinet à tournant sphérique, empêchent de retour l'écoulement, ainsi faire incessant moyen à partir de l'entrée inhalée, sortez l'écoulement.
Aérez la pompe à diaphragme (sachez également en tant qu'une pompe de membrane, la double pompe à diaphragme pneumatique (AOOD) ou pompe à diaphragme pneumatique) cette des utilisations une combinaison d'action des valves en caoutchouc, thermoplastiques ou teflondiaphragm et appropriées de échange l'un ou l'autre de côté du diaphragme (clapet anti-retour, vannes papillon, clapets de fermeture, ou toute autre forme des robinets d'isolement) de pomper un fluide.
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,83 |
| 2 | Débit maximum | L/min | 192 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,83 |
| 5 | Dimension particulaire maximum | millimètre | 3 |
| 6 | Poids | kilogramme | 12,3 |
| 7 | Niveau sonore | DB | <70 |
Caractéristiques
Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp
Des 2 5 x X - X X X - X (sélection modèle)
Formez de la bouche de tuyau : A-BSP B-NPT (F) C-bride
Matériel de diaphragme : 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Matériel de boule : 9 - Santoprene H – Hytre T – PTFE A - acétal
Matériau du siège de boule : P/K – polypropylène/Kynoar solides solubles – acier inoxydable
Matériel de pompe : Solides solubles – AL d'acier inoxydable – acier au carbone P/K – polypropylène/Kynoar de ci d'alliage d'aluminium
Limites appliquées maximum de la température (matériel de diaphragme/boule/joint)
Acétal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) téflon··································································································40° - 220°F (4.4° - 104°C) nitriles···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polypropylène····························································································32° - 175°F (0-79.4°C)
1" organigramme
Description générale
La pompe à diaphragme de BSK offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe de BSK est équipée de moteur d'air modularisé et de section liquide.
La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.
Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sure et cessera de faire un cycle une fois que la ligne maximum pression est atteinte (DIS - dispositif pensing fermé) et reprendra pomper comme nécessaire.
