Détails sur le produit:
Conditions de paiement et expédition:
|
| Produit: | Pompe à diaphragme de basse pression | Débit maximum: | 378l/min |
|---|---|---|---|
| Ascenseur maximum: | 70m | Caractéristique: | Non fuite |
| Surligner: | pompe à diaphragme actionnée pneumatique,double pompe à diaphragme pneumatique,De vide à diaphragme de pompe fuite non |
||

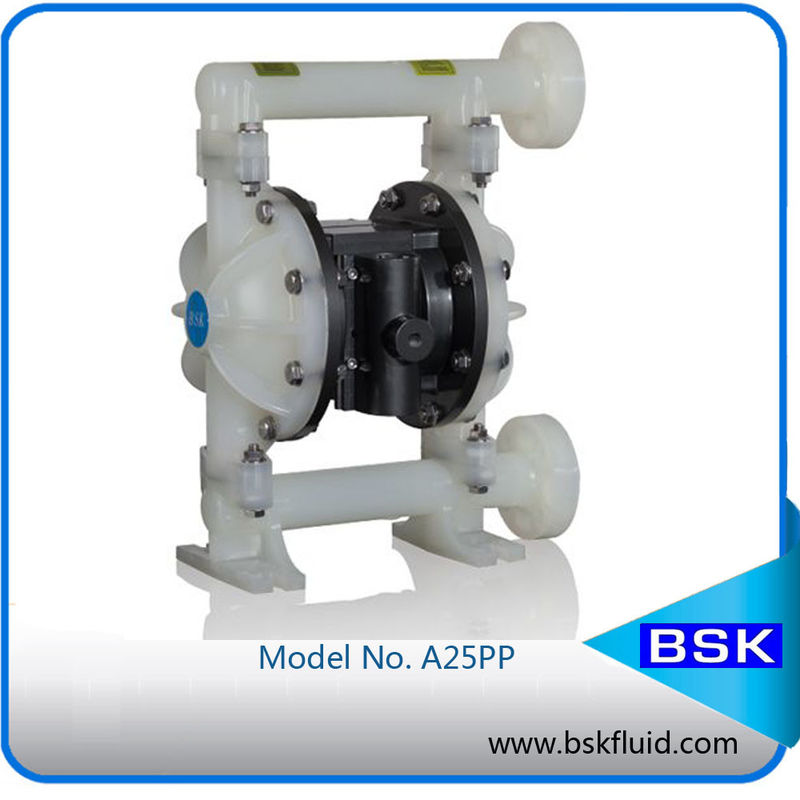

La pompe à diaphragme de vide de PTFE, encre d'imprimerie pompe les produits en plastique
Introduction de pompe à diaphragme de vide
La pompe à diaphragme offre la livraison à fort débit même à la basse pression atmosphérique et à une gamme de route de b des options de compatibilité matérielle disponibles. Référez-vous au modèle et au diagramme d'option. La pompe est équipée de moteur d'air modularisé et de section liquide.
La pompe à diaphragme pneumatique produit alternativement de la pression du liquide de prise et de la pression du liquide positive dans la chambre liquide à l'aide de la différence de pression dans la chambre à air. Le robinet à tournant sphérique peut assurer l'écoulement en avant du fluide.
Le recyclage de pompe commencera comme la pression atmosphérique est appliquée et elle continuera à pomper et suivre la demande. Il établira et maintiendra la ligne pres - sure et cessera de faire un cycle une fois que la ligne maximum pression est atteinte (DIS - dispositif pensing fermé) et reprendra pomper comme nécessaire
| Article | Description | Unité | Chiffre de référence |
| 1 | Pression maximum d'entrée d'air | MPA | 0,83 |
| 2 | Débit maximum | L/min | 378 |
| 3 | Ascenseur maximum | M | 70 |
| 4 | Pression maximum de débouché | MPA | 0,83 |
| 5 | Dimension particulaire maximum | millimètre | 6 |
| 6 | Poids | kilogramme | 23 |
| 7 | Niveau sonore | DB | <70 |
Caractéristiques de pompe à diaphragme de vide
Pompe à diaphragme d'air
1. non fuite
2. bonne représentation d'amorçage d'individu
3. donnez toutes sortes de milieu
4. matériel : Acier de fonte, Alu, solides solubles, pp
Application et avantage de pompe à diaphragme de vide :
Des pompes à diaphragme pneumatiques sont actionnées avec l'air comprimé. les pompes à diaphragme convient aux fluides de pompage avec des particules, et les divers liquides, qui sont fortement visqueux, volatils, corrosifs ou toxiques, aussi bien que les colloïdes. Le corps de la pompe est fait d'alliages d'aluminium, fonte ou acier inoxydable. Le diaphragme est fait de caoutchouc de haute qualité tel que le caoutchouc nitrile, le caoutchouc de chloronorgutta, le caoutchouc de fluoroine. Les pompes à diaphragme sont très utilisées dans les industries de produit chimique, électroniques, en céramique, de nourritures et textiles de pétrole.
Remarque : Le poids de pompes dans la table sont approximation. Sera causé des différences en raison des composants. Juste pour la référence.
Limites matérielles de la température (diaphragme/boule/matériel scellé)
|
Matériel |
Gamme de température d'action |
|
POM |
10°-180°F (- 12° - 82°C) |
|
Santoprene® |
-40° - 225°F (- 40° - 107.2°C) |
|
PTFE |
40° - 220°F (4.4° - 104°C) |
|
Nitriles |
10° - 180°F (- 12° - 82°C) |
|
Viton® |
-40° - 350°F (- 40°-176.6°C) |
|
PVDF |
-20°-150°F (- 12° - 93°C) |
|
Hytrel® |
10°-200°F (- 28.9° - 65.5°C) |
|
Pp |
32° - 175°F (0 -79.4°C) |
Description de pompe à diaphragme de vide
La pompe à diaphragme de BSK offre la livraison à fort débit même à la basse pression atmosphérique et une large gamme aux des options de compatibilité matérielle disponibles. Conception résistante de stalle de caractéristique de pompes de BSK, moteur d'air modulaire/sections liquides.
Les doubles pompes à diaphragme pneumatiques utilisent une différence de pression dans les chambres à air pour créer alternativement l'aspiration et la pression du liquide positive dans les chambres liquides, contrôles de boule assurent un écoulement positif de fluide.
Après ventilation, la pompe se tient le premier rôle pour fonctionner, et la pression de sortie atteint la sortie désirée. Quand la pression dans la sortie atteint les limites maximum (équivalent chacun des deux de l'inlet&outlet soyez fermé) que la pompe cessera de fonctionner. Une fois la pression dans la canalisation est moins que la valve maximum la pompe reprendra l'opération.
ENTRETIEN
Entretien de pompe à diaphragme remettant à zéro des points d'attention.
Conseils de dépannage
le débouché 1.Air a le fluide en pompant
Vérifiez si le diaphragme soit endommagé
Vérifiez si le diaphragme boulonne se desserrer
le fluide produit par 2.The a la bulle
Vérifiez les joints de tube d'aspiration sont bien scellés
Vérifiez le tube d'aspiration et l'admission liquide sont bien scellées
Vérifiez l'anneau entre l'admission liquide et le chapeau de fluide sont avec le joint circulaire
Vérifiez les boulons de diaphragme sont attachés
la capacité 3.Pumping est basse
Vérifiez si l'alimentation en air est stable
Vérifiez si l'admission et le débouché est bloquée
Vérifiez le joint à l'admission liquide est scellé et pas fuite
Vérifiez si le bâton de boule au siège de boule ou au siège de boule n'est pas approprié
4. Sans mouvement d'échange, la circulation d'air est déchargée du port d'échappement
Vérifiez l'anneau scellé de la soupape à air principale
Vérifiez l'anneau scellé de la valve pilote de tige
Vérifiez l'anneau scellé de la tige de diaphragme
