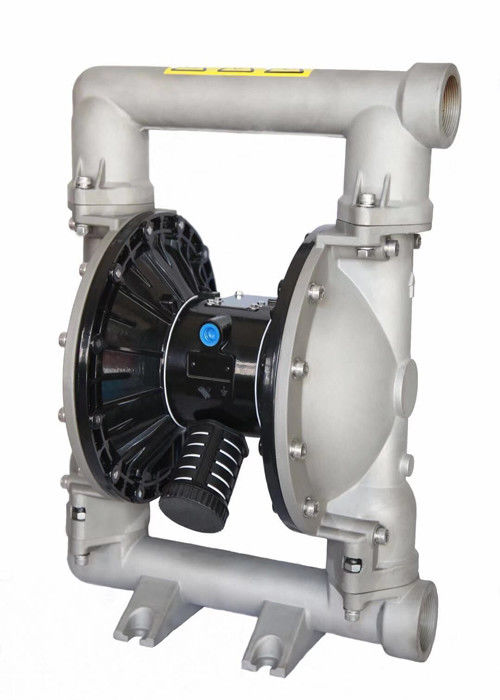

Transport pneumatique de poudre de pompe à diaphragme de diaphragme de pompe en aluminium de peinture double

Doubles pompes à diaphragme pneumatiques

Doubles pompes à diaphragme d'avantages

• Simple par conception ; fortement interchangeable et moins d'entretien et donc de coûts de période réduits de la vie.
• Facile à utiliser ; l'écoulement peut être réalisé sur demande et changé par l'air simple ou le règlement liquide.
• Le déplacement par course est haut ; ceci augmente sensiblement la vie de la pompe, réduisant les coûts d'entretien et de vie.

Au sujet de la POMPE d'AODD

Si vous recherchez une pompe simple qui peut être utilisée dans une grande variété d'applications, vous voulez une double pompe pneumatique de (AODD) de diaphragme. JBSL fournit la ligne la plus complète des pompes d'AODD fournies par une source. Aucun autre fabricant n'offre plus de pompes d'AODD – ou plus d'options de taille et d'écoulement – ce rassemblement chaque norme sanitaire, y compris FDA, l'USDA, 3A et EHEDG.

POURQUOI AODD

Les doubles pompes pneumatiques de (AODD) de diaphragme offrent un certain nombre d'avantages qui les rendent parfaits pour une variété presque sans fin d'utilisations. Pompes d'AODD :

• Peut facilement et efficacement manipuler n'importe quoi de l'eau aux solides de 90%
• Offrez la capacité de varier la pression d'écoulement et de décharge jusqu'à 125 livres par pouce carré avec un ajustement simple de l'alimentation en air
• Permettez à une pompe d'être employé pour de nombreuses applications, en éliminant le besoin de commandes chères de moteur et de calculs critiques de classement par taille
• Peut passer même de grands, sensibles au cisaillement solides sans dégradation ou habillage de la chaleur transféré au milieu pompé
• Pouvez courir sec sans dommages à la pompe
• Peut actionner « les systèmes sur demande » sans décompression chère et dévier des accessoires
• Ne moussera pas ou ne séparera pas le milieu
• Soyez capable de pomper aussi lent qu'un gallon par minute

Pompe à diaphragme de double du principe de fonctionnement JBSL

• La pompe à diaphragme de JBSL est une pneumatique, déplacement positif, pompe d'amorçage d'individu. Les dessins montrent la configuration d'écoulement par la pompe sur sa course initiale. On le suppose que la pompe ne s'est pas amorcée avant sa course initiale.

  A. La soupape à air dirige l'air pressurisé vers l'arrière du diaphragme 1. Le diaphragme agit en tant que membrane de séparation entre l'air comprimé et le liquide. L'air comprimé déplace le diaphragme à partir du bloc central de la pompe. Le diaphragme opposé est tiré dedans par l'axe relié au diaphragme pressurisé. Le diaphragme 2 est maintenant sur sa course d'échappement d'air ; de l'air derrière le diaphragme a été expulsé à l'atmosphère par le port d'échappement de la pompe. Le mouvement du diaphragme 2 vers le bloc central de la pompe crée un vide dans des forces de pression atmosphérique de la chambre 2. liquides dans la tubulure d'admission forçant les robinets à tournant sphérique d'admission outre de son siège. Le liquide est libre pour se déplacer après les robinets à tournant sphérique d'admission et pour remplir chambre liquide.

  B. Quand le diaphragme pressurisé, le diaphragme 1 atteint la limite de sa course de décharge, la soupape à air réoriente l'air pressurisé à l'arrière du diaphragme 2. Le diaphragme pressurisé 2 des Armées de l'Air à partir du bloc central tout en tirant le diaphragme 1 au bloc de centre. Le diaphragme 2 force les robinets à tournant sphérique d'admission sur son siège dû aux forces hydrauliques développées. Ces mêmes forces hydrauliques soulèvent les robinets à tournant sphérique de décharge outre de son siège, alors que les robinets à tournant sphérique opposés de décharge est obligatoire sur son siège, expulsant le fluide pour traverser la décharge de pompe. Le mouvement du diaphragme 1 au bloc central de la pompe crée un vide dans les forces liquides de pression atmosphérique de la chambre 1. liquides dans la tubulure d'admission de la pompe. Les robinets à tournant sphérique d'admission est forcés outre de son siège permettant le liquide étant transféré pour remplir chambre liquide.

• C. à la fin de la course, la soupape à air réoriente encore l'air à l'arrière du diaphragme 1, et commence le diaphragme 2 sur sa course d'échappement d'air.

  Les diaphragmes sont pression-équilibrés pour assurer la plus longue vie. L'opération de rendement à haute pression et élevée est réalisée par la conception unique de la pompe. L'aspiration et les soupapes de décharge peuvent être robinet à tournant sphérique ou valve cylindrique
